Arazinin güncel ve ölçülebilir verisi
Drone ile fotogrametrik haritalama, çok sayıda örtüşen görüntünün işlenmesiyle arazinin sayısal olarak modellenmesine dayanır. Çalışmanın kullanılacağı proje, gerekli doğruluk düzeyi ve arazi koşulları; uçuş, yer kontrolü ve veri işleme programını belirler.
ALYA Grup; harita mühendisliği, saha ölçümü ve fotogrametrik üretimi birlikte değerlendirerek veriyi plan, proje ve mühendislik çalışmalarında kullanılabilecek teslimlere dönüştürür.
- Uçuş ve saha çalışma programının hazırlanması
- Proje ihtiyacına göre yer kontrolü ve kontrol ölçümleri
- Ortofoto ve sayısal yüzey modeli üretimi
- Fotogrametrik nokta bulutu ve üç boyutlu model çalışmaları
- Alan, kesit, hacim ve dönemsel değişim değerlendirmeleri
- Harita, plan ve GIS çalışmalarına uygun veri düzenleme
Uçuştan mühendislik verisine
01 · İhtiyaç ve saha değerlendirmesi
Çalışma sınırı, arazi örtüsü, erişim, kullanım amacı ve mevcut koordinat bilgileri incelenir. Uçuşa uygunluk ve gerekli izinler çalışma öncesinde değerlendirilir.
02 · Ölçüm ve görüntü toplama
Görüntü toplama ve yer kontrolü, proje için belirlenen yöntem ve kalite hedeflerine göre yürütülür. Hava koşulları ve saha güvenliği çalışma programına dahil edilir.
03 · İşleme ve kalite kontrol
Görüntüler işlenir, uygun koordinat sistemiyle ilişkilendirilir ve çıktıların proje ihtiyaçlarıyla uyumu kontrol edilir. Doğruluk, yalnızca görüntü çözünürlüğüne göre değil kontrol verileriyle birlikte değerlendirilir.
04 · Kullanıma hazır teslim
Sonuçlar CAD, GIS veya diğer proje ortamlarında kullanılacak dosya formatlarına göre hazırlanır. Teslim kapsamı ve kontrol bilgileri başlangıçta kararlaştırılır.
Projenize uygun sayısal çıktılar
- Ortofoto: GeoTIFF ve kararlaştırılan raster formatları
- Nokta bulutu: LAS / LAZ gibi uygun formatlar
- Yüzey modeli, eş yükselti ve kesit verileri
- Hacim ve metraj değerlendirmeleri
- CAD / GIS ortamlarına yönelik düzenlenmiş dosyalar
Bitki örtüsü, arazi yapısı ve veri toplama yöntemi hangi ürünlerin üretilebileceğini etkiler. Her saha için aynı çıktı veya doğruluk seviyesi taahhüt edilmez.
RES ve GES projelerinde kullanım
Yatırım alanının güncel görünümü, topografik özellikleri, erişim güzergâhları ve saha değişimlerinin değerlendirilmesi; hazırlık ve proje çalışmalarına teknik girdi sağlar.

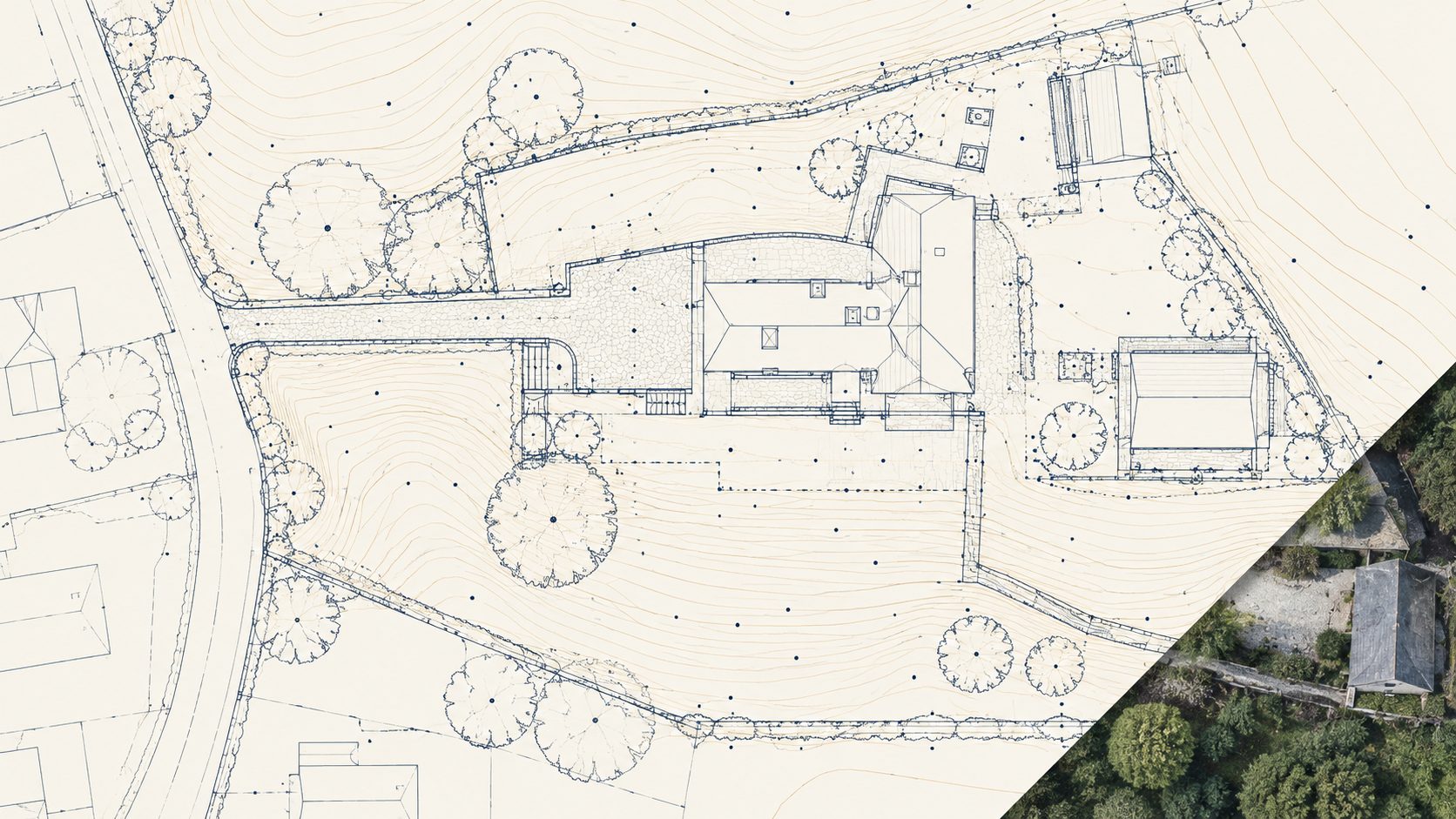

Halihazır Harita
Arazinin mevcut durumunu planın güvenilir altlığına dönüştürün. Fotogrametrik veri, gerekli yersel ölçüler ve detay kontrolü birlikte değerlendirilir. Bina, yol, duvar, altyapı izleri ve topoğrafik detaylar proje şartnamesine göre sayısallaştırılır.
- Uçuş ve yer kontrol planı
- Koordinatlı ortofoto ve detay çizimi
- Eksik/örtülü detaylar için saha tamamlama
- CAD pafta ve kontrol raporu

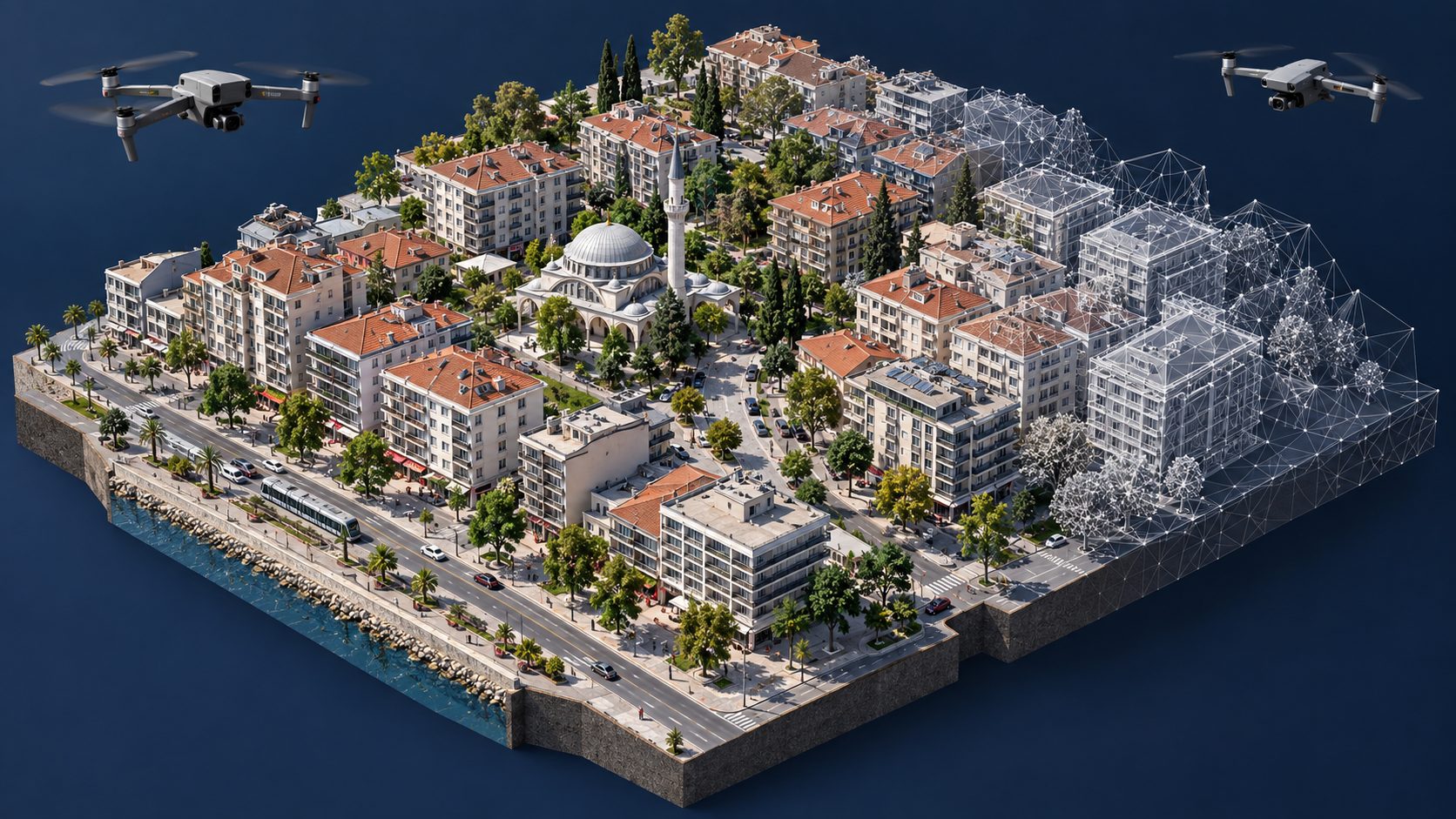

3B Şehir ve Dijital İkiz
Kenti, yerleşkeyi ve proje çevresini üç boyutta anlatın. Nadir ve eğik hava görüntülerinden dokulu 3B modeller; planlanan yapıların mevcut çevreyle birlikte okunabildiği sunumlar ve katmanlı web haritaları hazırlanır.
- Dokulu 3B şehir ve kampüs modeli
- Cephe ve çatı çevresinin görsel belgelenmesi
- Mevcut durum ve öneri proje sunumu
- Web üzerinde gezilebilir model hazırlığı

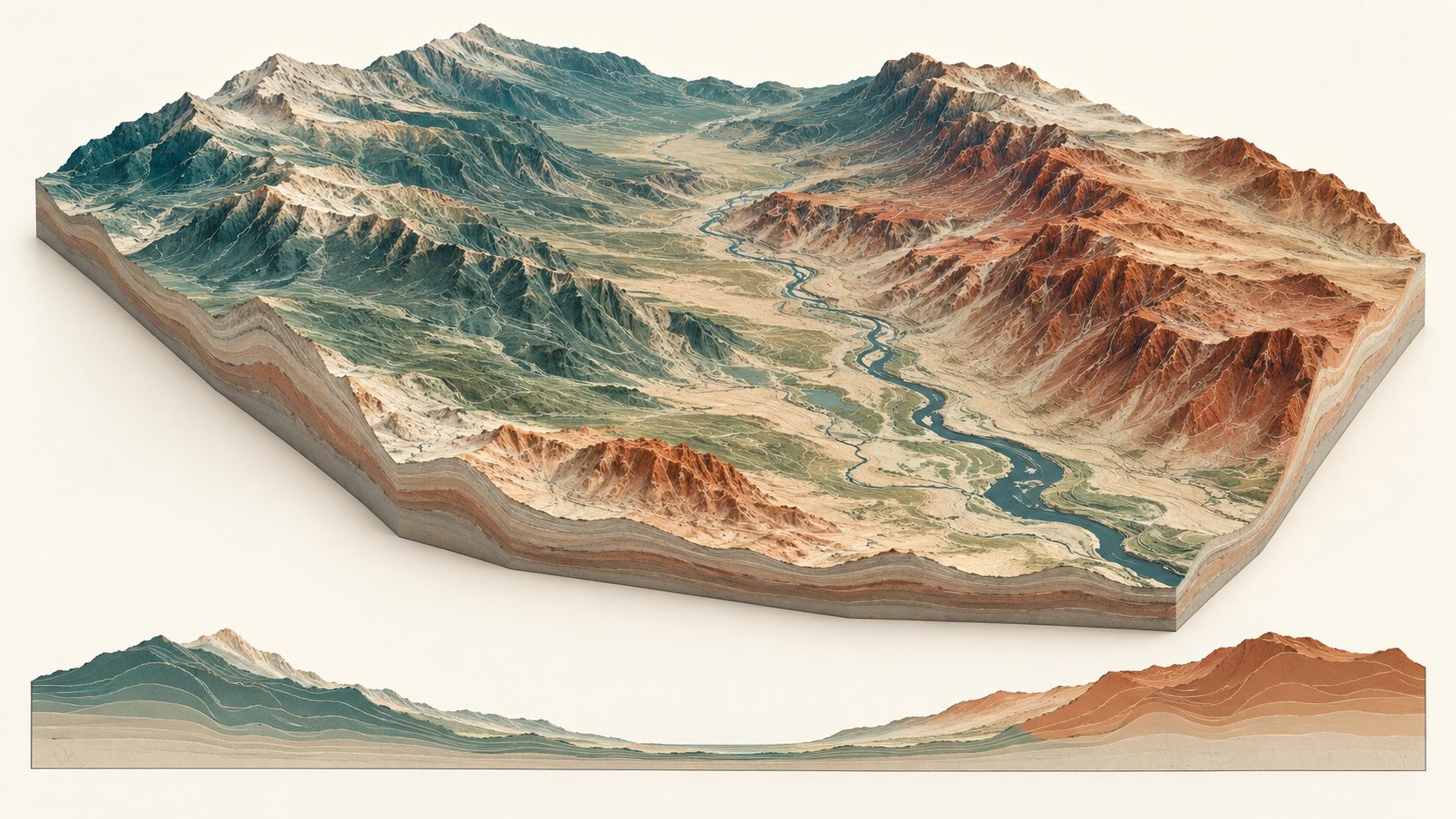

Topoğrafya ve Arazi Analizi
Yüksekliği, eğimi ve arazi ilişkilerini görünür kılın. Sayısal yüzey verisinden eş yükselti, eğim, bakı ve kesitler üretilir. Arazi modeli için bitki/yapı ayrımı, zemin görünürlüğü ve gerekli ek ölçüler değerlendirilir.
- DSM / uygun veride DTM
- Eş yükselti, eğim ve bakı
- Boykesit ve enkesit
- Kazı-dolgu ve yerleşim değerlendirmesi
Nivelman, CORS ve yersel harita ölçümü
Hava görüntülerini, projenin ihtiyaç duyduğu yersel ölçülerle tamamlıyoruz. CORS destekli GNSS ölçümleri konum belirleme ve yer kontrolü için; nivelman çalışmaları ise kotların ve yükseklik farklarının kontrolü için değerlendirilir. Uydu görüşünün kısıtlı olduğu alanlarda uygun yersel ölçüm yöntemi saha koşullarına göre seçilir.
- Yer kontrol ve bağımsız kontrol noktalarının ölçülmesi
- Proje kotlarının taşınması ve nivelman kontrolleri
- Arazi detayları, yol ve platform kesitlerinin tamamlanması
- Proje noktalarının araziye aplikasyonu ve mevcut durum kontrolü
Başlangıçta koordinat sistemi, yükseklik referansı, kontrol noktaları ve kabul ölçütleri belirlenir. Teslimde nokta listeleri, ölçü krokileri ve kapsamına göre kontrol raporu hazırlanır.
Halihazır harita ve 3B model için teklif bilgileri
Aynı alan için hazırlanacak halihazır harita ile görsel amaçlı 3B modelin üretim ve kontrol ihtiyaçları farklıdır. Planlama, uygulama veya sunum amacı; ölçülecek detayları ve teslim kapsamını belirler.
Teklif talebinize alan sınırını KML/KMZ olarak, varsa mevcut haritayı NCZ, DWG veya DXF olarak ekleyebilirsiniz. Dosyanın koordinat sistemi, yaklaşık alan, istenen ölçek veya detay düzeyi ve hedef teslim tarihini belirtmeniz değerlendirmeyi kolaylaştırır. NCZ dosyasının sürümü ve içeriğinin uygunluğu ön incelemede kontrol edilir.
Enerji sahaları için RES ve GES planlama çalışmalarımızı; zemin incelemesi gereken alanlar için jeolojik-jeoteknik etüt kapsamını inceleyebilirsiniz.
Sık sorulan sorular
Drone haritalama ile LiDAR aynı yöntem mi?
Hayır. Fotogrametri görüntülerden, LiDAR ise lazer ölçümlerinden veri üretir. Arazi örtüsü ve istenen ürünlere göre uygun yöntem değerlendirilir; her iş için aynı sensör tercih edilmez.
Kaç santimetre doğruluk elde edilir?
Doğruluk; uçuş planı, sensör, arazi, yer kontrolü ve işleme yöntemine bağlıdır. Görüntü çözünürlüğü tek başına ölçüm doğruluğu anlamına gelmez. Projeye uygun hedef ve kontrol yöntemi teklif aşamasında belirlenir.
Hacim ve kazı-dolgu hesabı yapılabilir mi?
Uygun saha verisi ve gerekli referans yüzeyler sağlandığında hacim, stok ve kazı-dolgu değerlendirmeleri yapılabilir. Hesap sınırları ve referanslar çalışmanın başında netleştirilir.
Teklif için ne paylaşmalıyım?
Çalışma alanının konumu veya sınır dosyası, yaklaşık büyüklüğü, arazi durumu, istenen çıktılar ve kullanım amacı başlangıç değerlendirmesi için yeterli bir çerçeve sağlar.
